La cerámica de alúmina (Al₂O₃) se utiliza ampliamente en embalajes electrónicos, sensores y componentes estructurales de precisión debido a su alta dureza, excelente aislamiento eléctrico y resistencia a altas-temperaturas. Sin embargo, el mecanizado mecánico tradicional a menudo provoca astillas y grietas, lo que hace que el procesamiento láser sin-contacto sea una de las soluciones preferidas para la fabricación de micro-agujeros en cerámicas avanzadas.
Entonces, ¿qué tan pequeño es el agujero que puede perforar un láser en cerámica de alúmina?

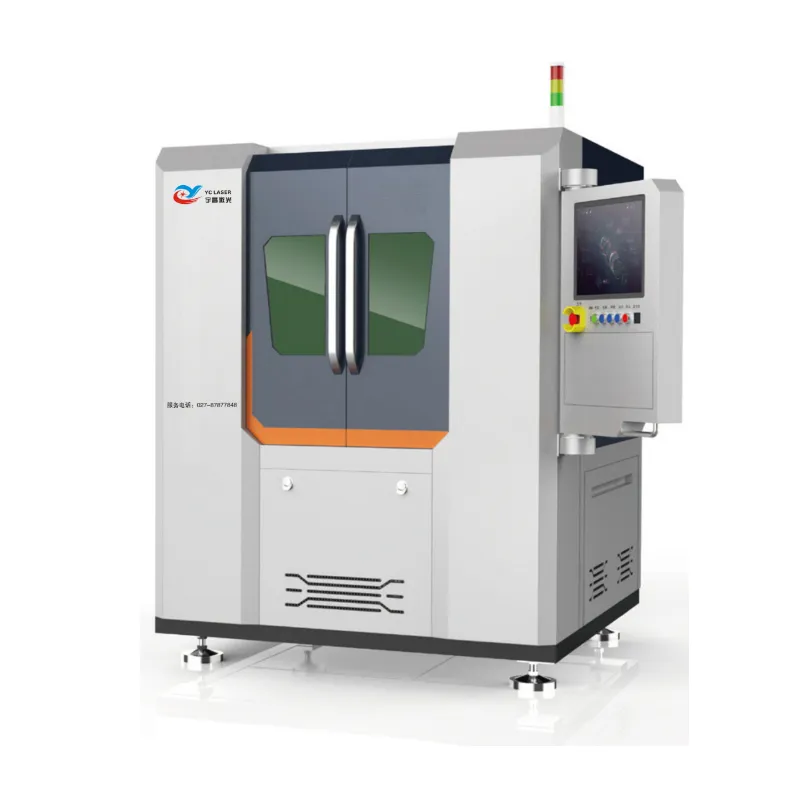

Tomando el láser YuchangMáquina de procesamiento láser de cerámica YC-TC01Por ejemplo, un láser de nanosegundos de fibra infrarroja convencional (1064 nm) puede alcanzar un diámetro de orificio mínimo de aproximadamente 50 μm en cerámicas de alúmina en condiciones ideales. Sin embargo, este límite normalmente sólo se puede alcanzar en sustratos cerámicos de alrededor de 500 μm de espesor. Para sustratos con un espesor superior a 500 μm, el diámetro del orificio pasante industrial estable-generalmente oscila entre aproximadamente 80 y 200 μm.
El YC-TC01 integra funciones de corte, perforación y trazado por láser en una única plataforma. Las configuraciones estándar típicas incluyen: Potencia del láser: 150 W, Ancho de pulso: 50–200 ns, Tamaño del punto: 50 μm. El sistema está diseñado para materiales cerámicos avanzados duros y quebradizos como alúmina, nitruro de silicio y circonio. Puede lograr una producción en masa estable de orificios pasantes de φ50–80 μm en sustratos cerámicos, lo que lo hace adecuado para aplicaciones que requieren alta precisión, flexibilidad y eficiencia de procesamiento.
La máquina funciona especialmente bien en entornos de producción-de lotes pequeños y de múltiples-variedades.
Para placas cerámicas de más de 3 mm de espesor, el diámetro típico del orificio aumenta a aproximadamente φ200-500 μm, mientras que la conicidad del orificio se vuelve más notoria y el diámetro de salida tiende a ser más pequeño.
¿Puede la perforación con láser UV lograr una mayor precisión?
El procesamiento con láser UV (355 nm) está dominado por la ablación en frío y la eliminación de material tipo "pelado-". La zona afectada por el calor-se puede reducir a aproximadamente 10 a 50 μm, sin casi ninguna capa de refundición obvia.
Debido a que el tamaño del punto enfocado se puede reducir a alrededor de 20 μm, los sistemas láser UV pueden lograr pequeños orificios pasantes-más estables en cerámicas de alúmina, al tiempo que reducen significativamente el daño térmico, el desconchado de los bordes y las microfisuras.
Los láseres de nanosegundos de fibra infrarroja (1064 nm) generalmente tienen tamaños de punto más grandes y efectos térmicos más fuertes. En las mismas condiciones de perforación, el riesgo de que los bordes se rompan y se agrieten es mayor en comparación con los sistemas láser UV.
Por lo tanto, aunque los láseres de fibra de nanosegundos (1064 nm) son ligeramente más débiles que los láseres UV de nanosegundos en cuanto a la capacidad de procesamiento de micro-agujeros de alúmina, todavía ofrecen ventajas importantes que incluyen un menor costo, una alta estabilidad y un mantenimiento más sencillo.
Factores clave que afectan el diámetro del orificio
1. Tamaño del punto enfocado (el factor más directo)
Dado que los láseres UV tienen longitudes de onda más cortas que los láseres infrarrojos (1064 nm), pueden lograr puntos enfocados más pequeños y, por lo tanto, son más adecuados para la perforación de microagujeros. Combinado con sistemas de galvanómetro de alta-precisión y ópticas de enfoque dinámico, la precisión de posicionamiento puede alcanzar ±2 μm, lo que permite un control estable de diámetros de orificio de alrededor de 40 μm.
2. Espesor del material y profundidad del orificio
Sustratos cerámicos finos (<1 mm): Easier to process small through-holes with higher yield rates
Thick ceramic substrates (>2 mm): El diámetro del agujero tiende a aumentar con la profundidad de perforación.
For deep holes (>5 mm), el diámetro mínimo alcanzable suele ser de aproximadamente 100 μm, mientras que el control del cono se vuelve cada vez más importante.
3.Parámetros de procesamiento
Perforación puntual de un solo-pulso: Diámetro de orificio mayor; Descantillado severo de los bordes (mayor o igual a 100 μm). Corte rotativo/escaneo helicoidal: orificios más pequeños y redondos; conicidad mínima (el método preferido para diámetros de φ50–80 μm).
Fuerza: Una potencia excesivamente alta produce diámetros de orificio más grandes y astillamiento de los bordes; una potencia excesivamente baja impide la penetración total. Los niveles de potencia deben adaptarse cuidadosamente al umbral de procesamiento del material.
Velocidad de escaneo:Las velocidades más altas dan como resultado diámetros de orificio más pequeños; velocidades de 200 a 400 mm/s producen orificios pasantes- de alta-calidad.
Gas auxiliar: El oxígeno actúa como auxiliar de combustión; el nitrógeno proporciona enfriamiento. Ambos gases influyen en el diámetro del agujero resultante y en la calidad de los bordes.
4.Pureza de alúmina
99% de alúmina densa: más difícil de procesar; da como resultado diámetros de orificio más grandes y una mayor susceptibilidad al agrietamiento.
96 % de alúmina porosa: relativamente más fácil de procesar; facilita la creación de orificios-de menor diámetro.
Resumen y recomendaciones para la selección de equipos
Aplicaciones de producción en masa (prioridad de costos)
Los láseres de fibra de nanosegundos se recomiendan para la producción estable de micro-agujeros de 50 μm en sustratos cerámicos de 0,5 a 2 mm, lo que ofrece un excelente equilibrio entre costo y confiabilidad.
Aplicaciones de precisión (prioridad de calidad)
Los láseres UV de picosegundos se recomiendan para el procesamiento de micro-agujeros de 20 a 50 μm con un mínimo de astillas y grietas, especialmente para sustratos cerámicos ultra-delgados.
Aplicaciones de precisión extrema (investigación y fabricación-de alta gama)
Los sistemas láser de femtosegundo pueden lograr microagujeros de 5 a 10 μm con capacidad de procesamiento en ultra-frío, lo que los hace adecuados para aplicaciones de fabricación a escala micro/nano-.
YCLASER se especializa en equipos láser de alta-precisión y también ofrece servicios de procesamiento por contrato para diversos materiales duros y quebradizos. Los clientes interesados en soluciones láser para materiales duros y quebradizos son bienvenidos a Contáctenos para pruebas de muestra gratuitas y evaluación del procesamiento.
