Descripción del Producto
Este equipo está diseñado para proporcionar soluciones de procesamiento eficientes y precisas para módulos de potencia/PCB de alta conductividad térmica que utilizan sustratos de nitruro de aluminio (AlN). Combinando la alta estabilidad y las ventajas maduras del proceso de los láseres de fibra de nanosegundos, permite cortes de alta-velocidad, procesamiento de orificios pasantes/agujeros ciegos-, conformación y tratamiento de superficies de sustratos de nitruro de aluminio, satisfaciendo las necesidades de producción a gran-escala de electrónica automotriz, estaciones base 5G, LED de alta-potencia y otros campos.
Introducción de equipos.t

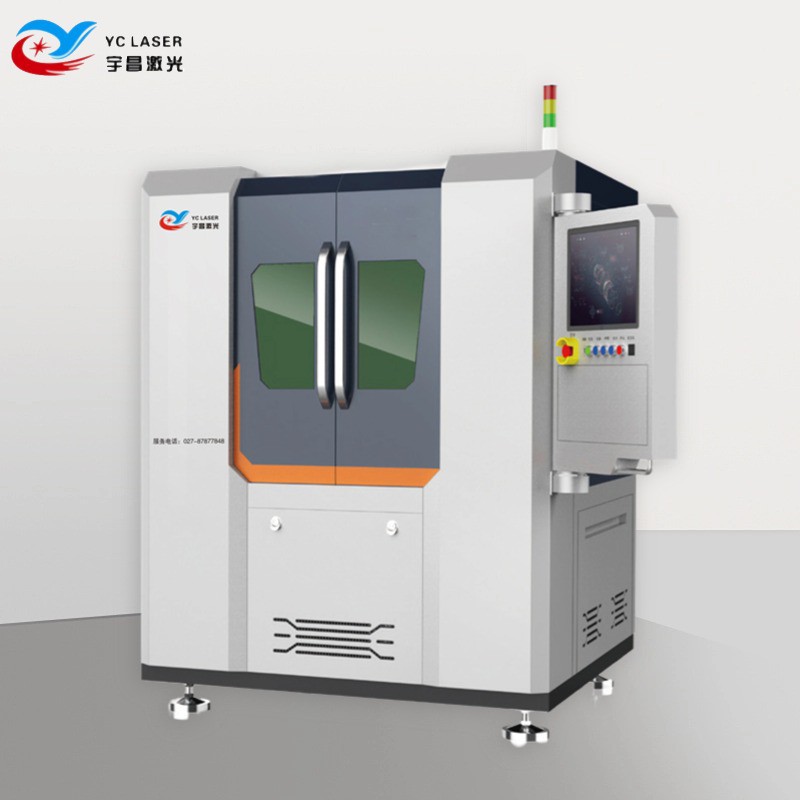

Nuestra máquina de procesamiento láser de sustrato de PCB emplea una plataforma de precisión de mármol altamente estable y una estructura de marco cerrada con eje XY- independiente, que ofrece una rigidez excepcional, una resistencia superior a la vibración y una excelente estabilidad de movimiento a alta-velocidad. Esta sólida base mecánica garantiza una precisión de nivel micro-y un rendimiento confiable durante todo el procesamiento láser de alto-rendimiento de sustratos de PCB avanzados.
Datos técnicos
|
Artículo |
Parámetro |
|
Longitud de onda del láser |
1060-1080nm |
|
Potencia de salida del láser |
150W (opcional) |
|
Rango de corte máx. |
300*300mm |
|
Espesor de corte |
0,2-2 mm (dependiendo del material) |
|
Precisión de posicionamiento repetido del eje X/Y |
±3μm |
|
Velocidad de procesamiento |
0-2500 mm/min |
|
Aceleración máxima |
1.0G |
|
Precisión de mecanizado |
±0,01-0,02 mm |
|
Precisión de la mesa de trabajo |
Menor o igual a 0,015 mm |
|
Modo de transmisión |
motor lineal +0.1μm regla de rejilla |
|
Toda la potencia de la máquina (sin ventilador) |
Menor o igual a 6KW |
|
Peso total de toda la máquina. |
Alrededor de 1700 kg |
|
Dimensión externa (largo*ancho*alto) |
1400*1500*1800mm (Para referencia) |
¿Por qué elegirnos?
- Calidad de corte: astillado de bordes<30μm, no delamination cracks
- Calidad de la pared del agujero: rugosidad Ra<1.2μm, controllable taper (0-15°)
- Dimensional Consistency: CPK >1,33 (producción en masa)
- Condición de la superficie: Sin escoria residual, sin contaminación por carbonización
- Operación continua: admite producción ininterrumpida 24 horas al día, 7 días a la semana
- Maintenance Cycle: Laser lifespan >50,000 hours, maintenance-free period >2000 horas
- Adaptabilidad ambiental: temperatura de funcionamiento de 10 a 35 grados, humedad de 30 a 70 % de humedad relativa
- Certificación de seguridad: Certificación CE, nivel de seguridad láser Clase 1
- Desarrollo de procesos: creación de muestras y desarrollo de parámetros de procesos gratuitos
- Servicios de capacitación:-capacitación en operación y mantenimiento in situ, soporte técnico remoto
- Garantía de repuestos: inventario de repuestos de uso común, respuesta las 24 horas
- Servicios de actualización: actualizaciones de software gratuitas de por vida, soluciones de actualización de hardware modular
Escenarios de aplicación específicos
- - Sustrato AlN DBC para módulos de potencia IGBT/SiC/GaN
Sustrato cerámico LED de alta-potencia (embalaje COB)
- - Sustrato AlN para módulos RF
Sustrato de alta conductividad térmica para electrónica aeroespacial
Sustrato de unidad de control electrónico (ECU) automotriz
Industrias aplicables: embalaje de semiconductores de potencia, control electrónico de vehículos de nueva energía, equipos de comunicación 5G, fuentes de alimentación industriales, electrónica aeroespacial y otros campos de fabricación electrónica de alta-confiabilidad.
