Descripción del Producto
Este equipo presenta un diseño de mesa de trabajo-doble, que integra funciones de corte por láser infrarrojo de picosegundos de alta-potencia y de corte por láser de CO₂. Logra una integración perfecta de carga, alineación, corte, división y descarga en todo el flujo de trabajo de procesamiento de vidrio, lo que mejora significativamente la utilización general del equipo y la eficiencia de producción. Es una solución ideal para la producción en masa de cubiertas de vidrio en pantallas planas, energía fotovoltaica y electrónica de consumo.
Introducción del equipo

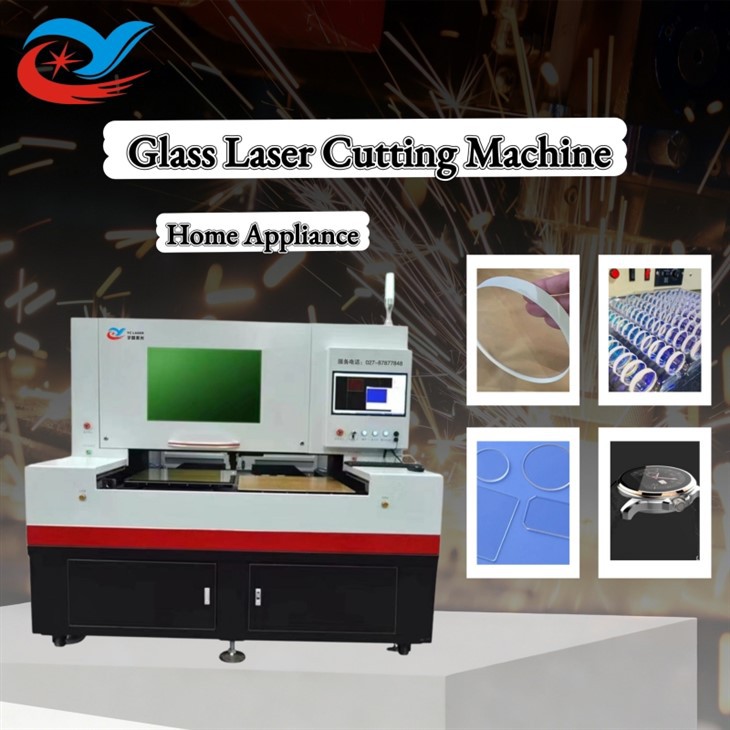

ElMáquina cortadora láser de vidrio para electrodomésticosCuenta con un cabezal de corte láser de vidrio patentado integrado con un motor lineal de alta-velocidad y alta-precisión, una regla de rejilla de alta-resolución y un sistema CNC basado en-bus de bucle- completamente cerrado. Esta combinación ofrece precisión de posicionamiento sub-micrónica, reacción de transmisión cero y alta aceleración para un control de movimiento excepcional.
Construida sobre una plataforma de precisión de mármol con una estructura cerrada separada XY-, la máquina garantiza una rigidez excepcional y una estabilidad-a largo plazo de la trayectoria óptica.
Diseñado especialmente para materiales transparentes y quebradizos-incluidos vidrio, zafiro y cuarzo-permite un corte de alta-precisión y sin grietas-ideal para aplicaciones exigentes de electrodomésticos.
Ventajas
Cabezal de corte láser de desarrollo propio-:
Equipado con un cabezal de corte láser de desarrollo propio-específico para vidrio-, profundamente optimizado para aplicaciones típicas de electrodomésticos (como puertas de hornos microondas, ventanas de hornos y paneles de refrigeradores), lo que mejora significativamente la suavidad de los bordes cortantes y el rendimiento del producto.
01
Sistema de control de precisión-de bucle alto-completamente cerrado:
Al integrar una regla de rejilla de alta-precisión, un motor lineal de alta-velocidad y un sistema CNC de bus de bucle-completamente cerrado, logra una precisión de posicionamiento de nivel sub-micrónico-, lo que garantiza coherencia y repetibilidad en el procesamiento de contornos complejos, como aberturas irregulares y bordes curvos.
02
Proceso integrado de corte y división:
Integra funciones de corte por láser de picosegundos infrarrojos de alta potencia y de división en caliente por láser de CO₂ en una única plataforma, lo que elimina la necesidad de sujeción secundaria, elimina eficazmente los errores de posicionamiento y simplifica significativamente el flujo del proceso.
03
Colaboración en doble tabla-altamente eficiente:
Al emplear un modo de operación alternante de tabla dual-, el procesamiento y la carga/descarga se realizan simultáneamente, logrando una producción continua de "espera-cero". El equipo tiene una alta tasa de utilización general, lo que satisface perfectamente las necesidades de fabricación flexibles de la industria de electrodomésticos para diversas variedades y lotes medianos-a-grandes.
04
Servicios personalizados de respuesta rápida:
Proporcionar paquetes de parámetros de proceso personalizados para productos de electrodomésticos de clientes específicos y respaldar la creación de prototipos de lotes pequeños-y necesidades de pruebas personalizadas, lo que facilita una verificación eficiente y una rápida implementación de producción en masa.
05
Datos técnicos
|
Artículo |
Parametro |
|
Longitud de onda del láser de picosegundos IR |
1064nm |
|
Potencia del láser de picosegundos |
80W (opcional) |
|
Longitud de onda del láser de CO2 |
10.6µm |
|
potencia del láser de CO2 |
150W |
|
Rango de corte máx. |
600*700mm |
|
Espesor de corte |
Menor o igual a 20 mm |
|
Precisión de corte |
±20-30µm |
|
Precisión de posicionamiento repetido del eje X/Y |
±5µm |
|
Velocidad de procesamiento |
0-500 mm/s |
|
Cantidad mínima de colapso del borde |
Mayor o igual a 5 µm |
|
Precisión de posicionamiento visual CCD |
±5µm |
|
Requisitos de electricidad |
AC220V, 50 HZ, menor o igual a 8kW |
|
Requisitos medioambientales |
Temperatura 20-26 grados, humedad alrededor del 50% |
|
Peso total de toda la máquina. |
Alrededor de 3500 kg |
|
Dimensión externa (L*W*H) |
2150×2080×1960mm(Como referencia) |
Industrias de aplicación
1.Vidrio del panel de la puerta del horno microondas
Requisitos: Con ventana de visualización, múltiples perforaciones (orificios de ventilación, aberturas para sensores) y sin astillas en los bordes
Ventajas: el láser de picosegundo logra un corte de precisión a nivel de micras-; La escisión con CO₂ garantiza una liberación uniforme de la tensión en todo el panel, evitando el riesgo de rotura espontánea del vidrio templado.
2.Panel de visualización del horno/horno de vapor
Requisitos: resistencia a altas temperaturas, alta transmitancia de luz, bordes curvos complejos o contornos irregulares
Ventajas: el procesamiento sin-contacto elimina la tensión mecánica y mantiene la resistencia del vidrio; Un sistema de bucle-completamente cerrado reproduce con precisión contornos complejos, lo que garantiza una alta coherencia.
3. Panel táctil/pantalla del refrigerador
Requisitos: A menudo vidrio recubierto o compuesto, que requiere una limpieza de superficie y una calidad de bordes extremadamente altas.
Ventajas: El corte por láser no contiene polvo-ni rebabas-; Los parámetros optimizados del haz protegen eficazmente los recubrimientos funcionales, mejorando significativamente el rendimiento.
4.Panel de control del lavavajillas y ventana de visualización del aire acondicionado
Requisitos: producción de lotes pequeños, cambio frecuente de modelo, que requiere un cambio rápido de modelo.
Ventajas: Admite acceso con un-clic a paquetes de parámetros de proceso; combinado con un diseño de doble-mesa de trabajo, logrando una producción flexible y eficiente. Panel de control de hogar inteligente
5.Cubierta de vidrio (altavoces inteligentes, pantallas interactivas de electrodomésticos)
Requisitos: vidrio ultra-fino (0,3–1,1 mm), requisitos estéticos elevados, logotipo integrado o área de serigrafía
Ventajas: Posicionamiento submicrónico + alineación visual automática, evitando con precisión el área de impresión, asegurando tanto funcionalidad como estética.
